JXW（N）系列不銹鋼端子箱

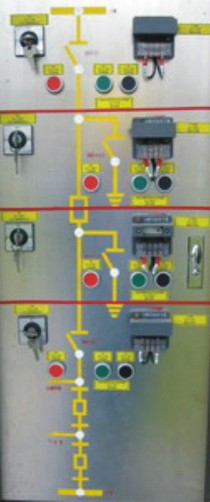

產品簡介 『概述用途』

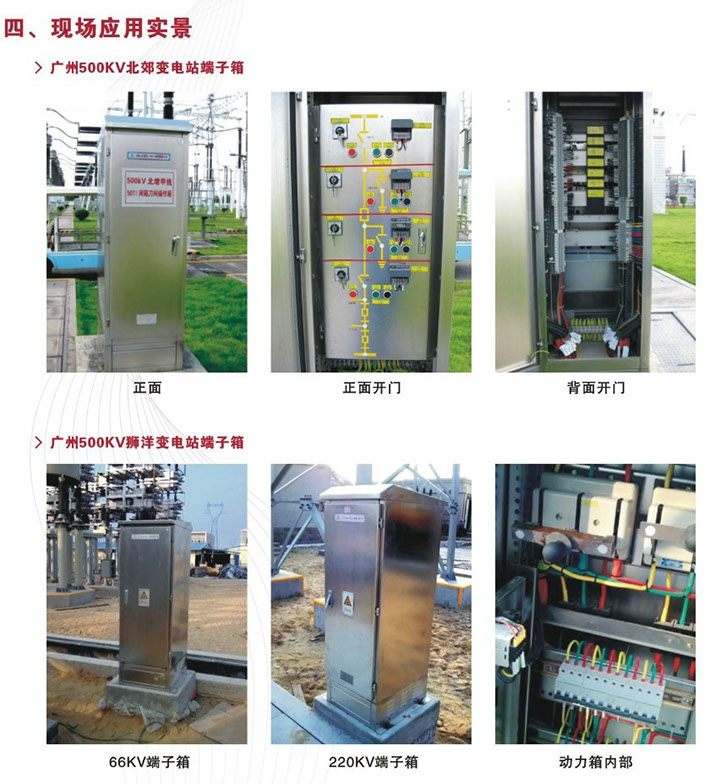

>我司生產的JXW(N)系列不銹鋼端子箱適用于35KV、110KV, 220KV, 500KV及以下發電廠、變電站、工礦企業的低壓系統設備動力的就地控制。
>箱體采用進口不銹鋼材料制作，強度好、硬度高、表面美觀、密封性好、抗腐蝕性強，是普通端子箱、配電箱、動力箱理想的代替產品。
【結構特點】
>結構材料端子箱外殼材料及內部安裝條架等，使用協議規定的不銹鋼材質，鋼板厚度為1.5~20mm，其外表面為亞光沙面。端子結構設計合理，盡量考慮焊點內藏，不破壞不銹鋼表面，以達到外表美觀，表面統一的效果，箱體有尖角處應做鈍角處理，板材剪口向外做去除毛刺處理。
>式樣(外形分類)端子箱根據具體的安裝方式，分為落地、掛墻、掛桿、掛網、嵌入式等。
【防護等級】
>端子箱外殼防護等級滿足GB4208-2004中規定的IP43的要求;
>箱體有足夠的通風散熱措施，所有通風孔、窗的設置均能保證45度雨水不能進入箱內;
>所有通風孔、窗用不銹鋼網加密，不銹鋼網的目數和線徑符合IP54的技術要求;
>端子箱箱門與箱體關合處使用橡膠條密封;
>箱體與箱門關合處在箱體上設置導流溝，可防止橡膠條老化時有雨水進入箱內;
>電纜進出線孔加裝橡膠套防止割破電纜外皮。
【門板】
>端子箱根據安裝型式分為單、雙面開門，門的開啟角度大于120度，方便現場接線及檢修;
>門的結構、尺寸控制符合GB3047的有關規定，美觀、實用;
>鎖具要求端子箱的門鎖使用特制的門鎖，在端子箱上使用的鎖具·不論數量和大小，均能保證“一匙通”。
【接地保護】
>端子箱中所有電器元件的金屬外殼可靠接地，其與接地螺釘間的連接電阻小于0.1Ω;
>端子箱的所有活動門用銅絲編織帶與箱內接地銅排相連接，以保證接地連續性;
>端子箱外面設計帶有明顯帶自接地標的接地點。
【內部結構】

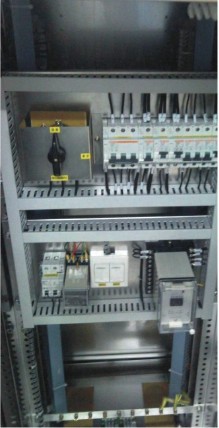

>內部結構及安裝板件
>內部結構采用板件組裝結構，方便、靈活，適用不同用途端子箱;
>內部器件安裝板采用不銹鋼板材制作。
【元器件的安裝】
>元器件安裝符合各自產品規范的要求，安裝整齊、端正，能保證正常使用條件下小松動、不移位，符合其電氣性能要求，并便于操作、接線;
>元器件上標有與接線圖一致的元件代號;
>發熱元件的安裝設有隔離措施，經常受振動的元件設有防振措施;
>加熱器安裝在端子箱的底部，將凝露、溫度傳感器安裝于端子箱上部。
【導線選用及布線與接線】
>端子箱內使用的導線均為銅芯塑線，其截面積根據允許載流量不小于通過
>該電路工作電流的2倍選擇，但電流測量回路不小于4m㎡，電壓回
.路不小于2.5m㎡，其余不小于1.5m㎡ ;
>端子箱內使用的導線絕緣電壓為660V;
>導線與電器元件連接均采用冷壓端頭，其冷壓端頭為銅質鍍銀，冷壓端頭與導線壓接質量符合國家標準和本公司有關規范要求。
二、使用條件
>環境溫度:低一40℃高+60℃日平均50℃ ;
>相對溫度:≤90%,短時可達100% ;
>海拔高度:,≤2500m;
>風速:戶外≤35米砂;
>化學條件:安裝場所無嚴重污穢、浸蝕性及放射性氣體存在;
>安裝地點無劇烈震動及顛簸，安裝傾斜不超過5度;
>說明:上述使用條件如不滿足使用要求，用戶須另行說明。
