M-GX系列金屬材料外殼綜合配電/計量箱
產品簡介 『概述用途』
>我司生產的XM-GX系列金屬材料外殼綜合配電/計量箱廣泛用于礦企業和民用建設的配電、照明、計量等用途。產品具有安全性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎、防護等級高等特點。
[引用標準]
G B7251.1-2005《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》
GB7251.3-2005《低壓成套開關設備和控制設備第三部分:對非專業人員可進入場地的低壓成套開關設備和控制設備一配電板的特殊要求》等標準。
二、使用條件
日產品適合于戶內及戶外，戶內IP20，戶外IP44;使用在海波高度不超過1000m，環境溫度一25℃+40℃，沒有導電塵埃及足能腐蝕金屬和破壞絕緣的氣體的場所;安裝地點應無劇烈震動及顛簸，安裝傾斜不超過5度，沒有保證危險的產所。說明:上述使用條件如不滿足要求，用戶須另行說明。

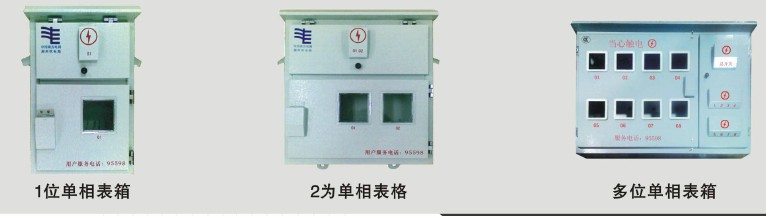

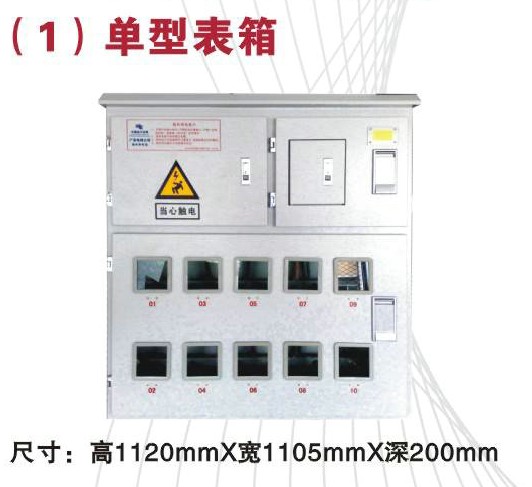

型號規格:XM-GXI-12(帶主控、左右結構)
日規格說明:此類單相表箱，結構是主控開關室和出線在左側或右側，電度表室和出線室另一側;主控開關從100A~350A，出線斷路器為40A和63A，箱內導線采用BVR6m㎡或BVR10m㎡，適合安裝40~80A的機械式或電子式單相電度表;共有6, 9. 12, 15, 18, 21 , 24, 27, 30位9種規格，適合不同的用戶數量。

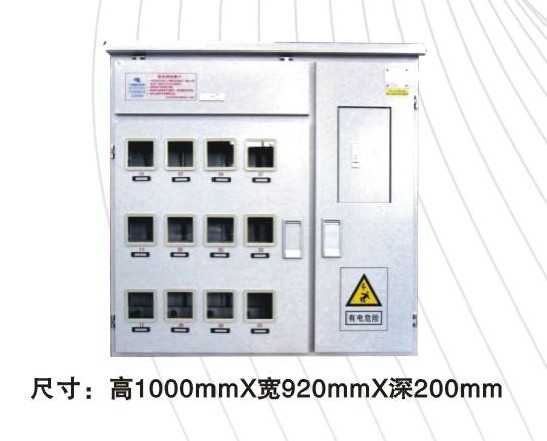

型號規格:XM-GX川-10(帶主控、上下結構).
>規格說明:此類單相表箱，結構是主控開關室和出線在上側，電度表室在下側;主控開關從100A-250A，出線斷路器為40A和63A,箱內導線采用BVR6m㎡或BVR10m㎡線，適合安裝40-80A的機械式或電子式單相電度表;共有4, 6,8, 10, 12、5位種規格，適合不同的用戶數量。

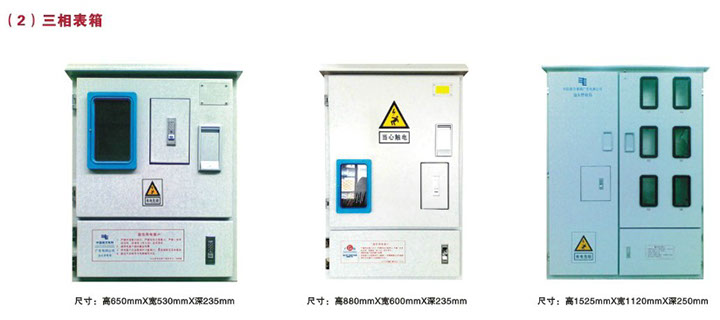

型號規格:XM-GX/3Z(不帶互感器)
>規格說明:此類三相表箱，為上下結構，上部分裝主控開關及直入式電度表，下半部分為出線室;設計電流安數為100A;箱內采用BVR6m㎡~BVR35m㎡導線，適用于小容量變壓器的低壓總計量;共有25,40, 63. 80, 100A 5種規格，適合不同的用戶需求。
型號規格:XM-GX/3ZH(帶互感器)
>規格說明:此類三相表箱，為上下結構，上部分裝主控開關及直入式電度表，下半部分為出線室;設計電流安數為400A;箱內采用銅排作進線連接，二次線選用BVR2.5m㎡或BVR4m㎡導線，適用于變壓器的低壓側總計量;共有100. 160, 200. 250. 315. 350. 400A 7種規格，適合不同的用戶需求。
型號規格:XM-GX/3Z-6
>規格說明:此類三相表箱，為左右結構，左邊為電纜進線及主控開關室，右邊為電度表及出線室;為多回路三相電表箱，適合安裝機械式或電子式三相電度表，出現斷路器為三級40A或60A，導線采用BVR6m㎡或BVR10m㎡;共有6, 9, 12位等規格，適合不同的用戶需求。
